9 硬件键盘扫描控制器（KEYSCAN）
9.1 功能概述
9.1.1 特性：

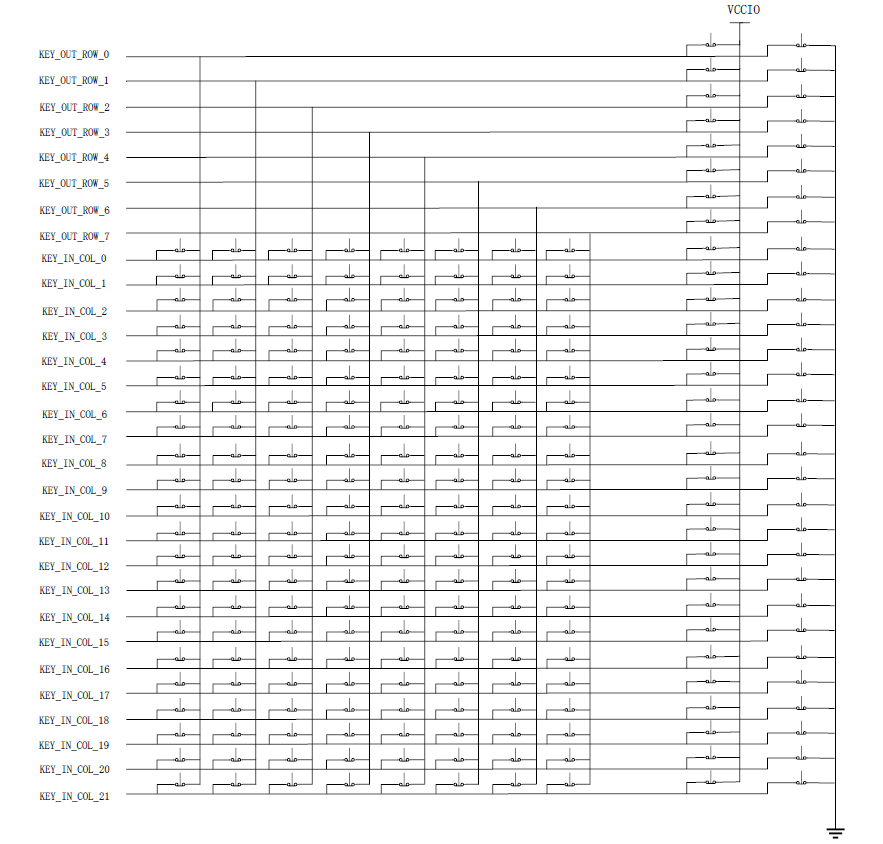

- 标准模式可配置矩阵，最大支持8列*22行的键盘矩阵。
- 每个io支持额外的两个独立按键扫描。

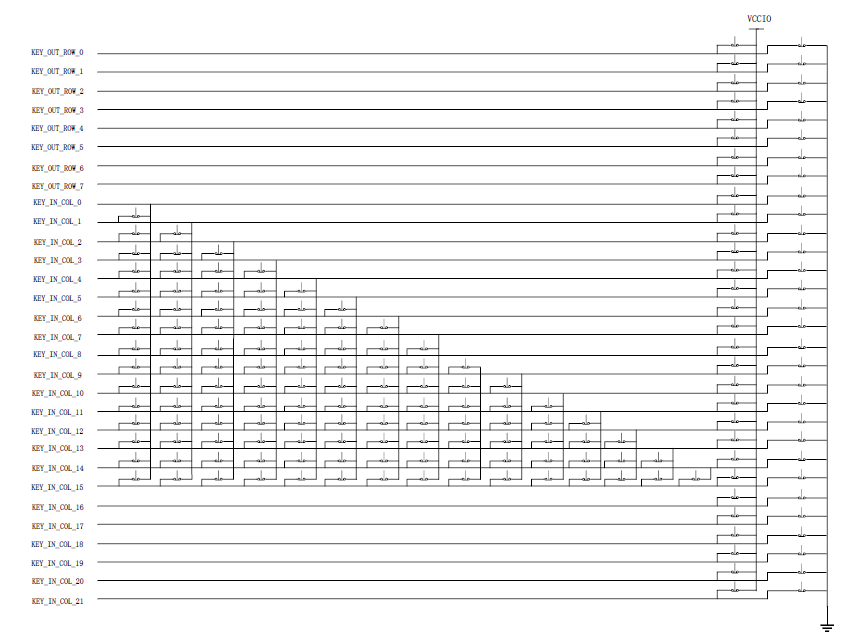

- LPkey模式可配置三角阵列，最大支持16个COL连接共 y*(y-1)/2+2(x+y) 按键
- 标准模式支持table（按键变化才产生中断）模式
- 每个单独的行或者列可以设置启用或者禁用。
- 可配置时钟。
- 支持输入硬件去抖动，去抖时间可配置。
- 支持配置扫描间隔和释放时间，支持多按键同时按下。
- 支持中断和DMA。
9.2 模块说明
9.2.1 FIFO数据含义
FIFO收到的数据在不同的格式下有不同的含义，fifo位宽16bit，含义如下：
注意：当扫描到scan_high或scan_low被按下后，硬件会停止对该行按键扫描，即该行按键有按键按下但是可能无法扫描到键值
- normal mode no table
| mode | bit[10:8] | bit[7:5] | bit[4:0] |
|---|---|---|---|
| scan_high | 0x3 | null | key_num |
| scan_low | 0x2 | null | key_num |
| scan_key | 0x0 | row_num | col_num |
| scan_end | 0x4 | null | null |
0x400 标志位表示扫描结束，对应key_num的值，数值0-21对应col0-21，22-29对应row0-7。
高八位为0x2代表上拉到VCCIO的按键被按下，为0x2代表下拉到gnd的按键被按下。fifo内有键值数据代表该按键被按下，无数据仅仅0x400表示该扫描周期无按键按下。
- normal mode table
| mode | bit[10:8] | bit[7:5] | bit[4:0] |
|---|---|---|---|
| scan_high press | 0x7 | null | key_num |
| scan_high release | 0x3 | null | key_num |
| scan_low press | 0x6 | null | key_num |
| scan_low release | 0x2 | null | key_num |
| scan_key press | 0x8 | row_num | col_num |
| scan_key release | 0x0 | row_num | col_num |
table模式下，不存在扫描周期结束标志，只有当按键按下时才有按键数据上报，键值数据格式同normal mode no table.
- lpkey mode
| mode | bit[10:8] | bit[7:5] | bit[4:0] |
|---|---|---|---|
| scan_high | 0x3 | null | key_num |
| scan_low | 0x2 | null | key_num |
| scan_end | 0x4 | null | null |
| mode | bit[10:8] | bit[7:4] | bit[3:0] |
| scan_key | 0x0 | out_num | in_num |
因为lpkey模式下row不参与按键扫描，所以当一个按键按下时out_num和in_num代表按下按键输出引脚的col和读取到输入的col，因为所有col会扫描两次 所以一个按键按下会上报两个按键输入，例如col0和col4对应的按键按下会上报 0x04和0x40两个数据。
9.2.2 扫描周期

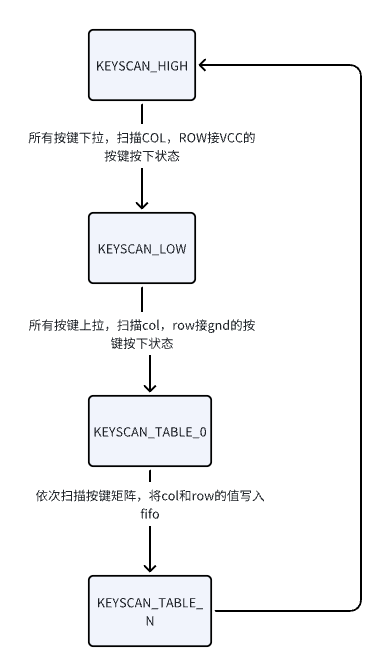

在标准模式下，keyscan模块会根据设定的扫描周期loop值（扫描周期和loop配置以及模块输入时钟相关）周期触发keyscan的按键扫描任务并将扫描到的键值压入FIFO，在keyscan的运行过程中，扫描流程如下。
一个完整的按键扫描周期会按照该顺序进行，和扫描周期相关的有几个关键参数：
- release_time: 释放时间，硬件扫描按键是否按下是，扫描高电平的持续时间。
- scan_interval: 扫描间隔，当完成一次按键扫描周期后，硬件开启下一次自动扫描的等待时间间隔。
注意：当走线的寄生电容较大（走线过长等因素）release时间过短可能导致扫描电平无法在预期时间上升到指定电平，可以尝试增加release time解决
关于扫描周期计算：
- normal mode：扫描周期 =(2+使能row数量)*release_time + scan_interval。（2代表scan high和low各扫描一次）
- lpkey mode：扫描周期 =(2+使能col数量)*release_time + scan_interval。（2代表scan high和low各扫描一次）
9.3 关于loop_int
当系统开启loop_int模式时，硬件会按照设定的loop_num_trig_int进行扫描每执行一个扫描周期后，会触发loop中断，每个扫描周期结束loop_num_trig_int会减1，当num递减为0时结束按键扫描，这时要重新开启扫描需先关闭keyscan再重新使能（重新使能会立即开始下一次扫描）。
当loop_num_trig_int设置为1时，可以理解为触发模式，硬件完成一个扫描周期立即结束，适用于软件触发扫描一次的场景。
9.4 使用说明

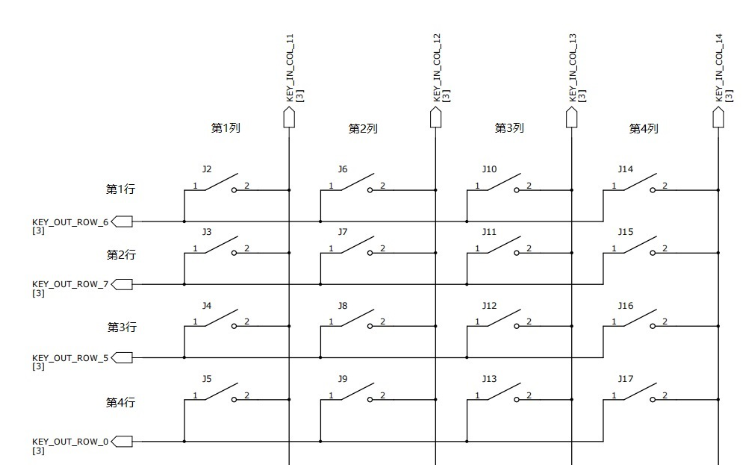

以4行*4列的键盘矩阵为例：
9.4.1 键盘矩阵的软件描述
typedef struct {
KEYSCAN_InColIndex_t in_col;
GIO_Index_t gpio;
} KEYSCAN_InColList;
typedef struct {
KEYSCAN_OutRowIndex_t out_row;
GIO_Index_t gpio;
} KEYSCAN_OutRowList;KEYSCAN_OutRowList key_out_row[] = {
{KEY_OUT_ROW_0, GIO_GPIO_24}, // 第1行
{KEY_OUT_ROW_1, GIO_GPIO_25}, // 第2行
{KEY_OUT_ROW_2, GIO_GPIO_26}, // 第3行
{KEY_OUT_ROW_3, GIO_GPIO_27}, // 第4行
};
#define key_out_row_num (sizeof(key_out_row) / sizeof(key_out_row[0]))
KEYSCAN_InColList key_in_col[] = {
{KEY_IN_COL_0, GIO_GPIO_12}, // 第1列
{KEY_IN_COL_1, GIO_GPIO_13}, // 第2列
{KEY_IN_COL_2, GIO_GPIO_14}, // 第3列
{KEY_IN_COL_3, GIO_GPIO_15}, // 第4列
};
#define key_in_col_num (sizeof(key_in_col) / sizeof(key_in_col[0]))第1行按键接到了GPIO24，映射到KEYSCAN模块的ROW0。第1列按键接到了GPIO12，映射到KEYSCAN模块的COL0。以此类推4行4列的键盘阵列。
注意：KEYSCAN的ROW和COL不是随意映射到GPIO，映射关系参考管脚管理（PINCTRL）说明文档。
9.4.2 KEYSCAN模块初始化
typedef struct {
KEYSCAN_InColList *col;
int col_num;
KEYSCAN_OutRowList *row;
int row_num;
uint8_t fifo_num_trig_int;
uint8_t dma_num_trig_int;
uint8_t loop_num_trig_int;
uint8_t dma_en;
uint8_t int_trig_en;
uint8_t int_loop_en;
uint16_t release_time;
uint16_t scan_interval;
uint8_t debounce_counter;
#if (INGCHIPS_FAMILY == INGCHIPS_FAMILY_20)
uint8_t table_mode_en;
uint8_t lpkey_mode_en;
#endif
} KEYSCAN_SetStateStruct;/**
* @brief Initialize keyscan module
*
* @param[in] keyscan_set Initial parameter struct
* @return 0 if success else non-0
*/
int KEYSCAN_Initialize(const KEYSCAN_SetStateStruct* keyscan_set);
/**
* @brief Initialize mapping table of keyboard array row and col
*
* @param[in] keyscan_set Initial parameter struct
* @param[out] ctx keyboard array mapping table
*/
void KEYSCAN_InitKeyScanToIdx(const KEYSCAN_SetStateStruct* keyscan_set,
KEYSCAN_Ctx *ctx);9.4.3 获取扫描到的按键
KEYSCAN模块使能扫描后会按照行和列的配置开始扫描。模块有FIFO缓存扫描数据。每次扫描循环结束，FIFO中压入1个0x400标志完成一次扫描。
可以配置FIFO中数据个数触发中断或者DMA触发中断：
void KEYSCAN_SetFifoNumTrigInt(uint32_t trig_num);
void KEYSCAN_SetDmaNumTrigInt(uint32_t trig_num);获取FIFO是否为空的状态和数据：
/**
* @brief Check keyscan FIFO empty or not
*
* @return 0: FIFO have data; 1: empty
*/
uint8_t KEYSCAN_GetIntStateFifoEmptyRaw(void);
/**
* @brief GET keyscan FIFO data
*
* @return 0~4 bits: col; 5~9 bits: row; 10 bit: scan cycle end flag
*/
uint16_t KEYSCAN_GetKeyData(void);Normal模式下按键FIFO原始数据的0~4位是按下按键所在的KEYSCAN模块中的col，5~7位是row，Table模式下按键FIFO原始数据的0~3位是按下按键所在的KEYSCAN模块中的col，4~7位是row，扫描直接连接VCC或GND的按键FIFO原始数据的0-4BIT表示按键按下（COL按键等于FIFO 0-4BIT的值，ROW等于FIFO 0-4BIT减去22（COL的数量））。注意这个值并不是键盘矩阵中的行和列，可以用下面接口将原始数据解析为键盘矩阵中的行和列：
/**
* @brief Transfer keyscan FIFO raw data to keyboard array row and col
*
* To use this helper function, `ctx` must be initialized with `KEYSCAN_InitKeyScanToIdx`.
*
* @param[in] ctx keyboard array mapping table
* @param[out] Idx Transfer struct, contains row and col index and keyscan mode.
* @param[in] key_data keyscan FIFO raw data
* @return 0: Success;
* 1: error arg or keyscan_data
*/
uint8_t KEYSCAN_HighLowDataToIdex(const KEYSCAN_Ctx *ctx, KEYSCAN_GET_Idx *Idx, uint32_t key_data);9.5 应用举例
9.5.1 初始化KEYSCAN模块
KEYSCAN_OutRowList key_out_row[] = {
{KEY_OUT_ROW_0, GIO_GPIO_24}, // 第1行
{KEY_OUT_ROW_1, GIO_GPIO_25}, // 第2行
{KEY_OUT_ROW_2, GIO_GPIO_26}, // 第3行
{KEY_OUT_ROW_3, GIO_GPIO_27}, // 第4行
};
#define key_out_row_num (sizeof(key_out_row) / sizeof(key_out_row[0]))
KEYSCAN_InColList key_in_col[] = {
{KEY_IN_COL_0, GIO_GPIO_12}, // 第1列
{KEY_IN_COL_1, GIO_GPIO_13}, // 第2列
{KEY_IN_COL_2, GIO_GPIO_14}, // 第3列
{KEY_IN_COL_3, GIO_GPIO_15}, // 第4列
};
#define key_in_col_num (sizeof(key_in_col) / sizeof(key_in_col[0]))
static KEYSCAN_Ctx key_ctx = {0};
static KEYSCAN_SetStateStruct keyscan_set = {
.col = key_in_col,
.col_num = key_in_col_num,
.row = key_out_row,
.row_num = key_out_row_num,
.loop_num_trig_int = 1,
.int_loop_en = 0,
.table_mode_en = 0, // 使用table模式时，使能该结构体变量
.fifo_num_trig_int = 1,
.release_time = 0x1ff,
.scan_interval = 0xfff,
.debounce_counter = 0xff,
.dma_num_trig_int = 0x10,
.dma_en = 0,
.int_trig_en = 1,
.lpkey_mode_en = 0,
};
static uint32_t keyscan_cb_isr(void *user_data);
static void setup_peripherals_keyscan(void)
{
SYSCTRL_ClearClkGateMulti(1 << SYSCTRL_ITEM_APB_KeyScan);
SYSCTRL_ClearClkGateMulti(1 << SYSCTRL_ITEM_APB_PinCtrl);
SYSCTRL_ClearClkGateMulti(1 << SYSCTRL_ITEM_APB_GPIO0);
SYSCTRL_ClearClkGateMulti(1 << SYSCTRL_ITEM_APB_GPIO1);
KEYSCAN_Initialize(&keyscan_set);
KEYSCAN_InitKeyScanToIdx(&keyscan_set, &key_ctx);
platform_set_irq_callback(PLATFORM_CB_IRQ_KEYSCAN, keyscan_cb_isr, 0);
return;
}9.5.2 中断数据处理
9.5.2.1 标准模式
uint8_t key_table[2][key_in_col_num][key_out_row_num] = { 0 };
uint8_t key_high[2][key_in_col_num+key_out_row_num] = { 0 };
uint8_t key_low[2][key_in_col_num+key_out_row_num] = { 0 };
volatile uint8_t now_index = 0;
void keyscan_printf(void)
{
uint8_t i, last;
if (now_index) last = 0;
else last = 1;
for (i=0; i<key_in_col_num+key_out_row_num; i++)
{
if ((key_high[now_index][i] != key_high[last][i]) && key_high[last][i])
{
if (i > (key_in_col_num - 1))
printf("key high release row:0x%x\r\n", i - key_in_col_num);
else
printf("key high release col:0x%x\r\n", i);
}
if ((key_low[now_index][i] != key_low[last][i]) && key_low[last][i])
{
if (i > (key_in_col_num - 1))
printf("key low release row:0x%x\r\n", i - key_in_col_num);
else
printf("key low release col:0x%x\r\n", i);
}
}
for (i=0; i<key_in_col_num; i++)
{
for (uint8_t j=0; j<key_out_row_num; j++)
{
if ((key_table[now_index][i][j] != key_table[last][i][j]) && key_table[last][i][j])
printf("key table release %d:%d:0x%x\r\n", i, j, key_table[now_index][i][j]);
}
}
if (now_index) now_index = 0;
else now_index = 1;
//clear key_table
for (i=0; i<key_in_col_num+key_out_row_num; i++)
{
key_high[now_index][i] = 0;
key_low[now_index][i] = 0;
}
for (i=0; i<key_in_col_num; i++)
{
for (uint8_t j=0; j<key_out_row_num; j++)
{
key_table[now_index][i][j] = 0;
}
}
}
void KeyScan_loop(void)
{
uint16_t key_data;
static KEYSCAN_GET_Idx key_idx;
KEYSCAN_GET_Idx key_row_col;
while (KEYSCAN_GetIntStateFifoEmptyRaw() == 0)
{
key_data = KEYSCAN_GetKeyData();
printf("key data:0x%x\r\n", key_data);
KEYSCAN_HighLowDataToIdex(&key_ctx, &key_idx, key_data);
if (key_idx.scan_mode == SCAN_LOW_PRESS)
{
KEYSCAN_GetColRow(&key_row_col, key_data);
if (key_row_col.out_pin != 0xff)
{
key_low[now_index][key_in_col_num + key_idx.out_pin] = 1;
printf("key low press row:0x%x\r\n", key_idx.out_pin);
}
else
{
key_low[now_index][key_idx.out_pin] = 1;
printf("key low press col:0x%x\r\n", key_idx.out_pin);
}
}
else if (key_idx.scan_mode == SCAN_HIGH_PRESS)
{
KEYSCAN_GetColRow(&key_row_col, key_data);
if (key_row_col.out_pin != 0xff)
{
key_low[now_index][key_in_col_num + key_idx.out_pin] = 1;
printf("key high press row:0x%x\r\n", key_idx.out_pin);
}
else
{
key_low[now_index][key_idx.out_pin] = 1;
printf("key high press col:0x%x\r\n", key_idx.out_pin);
}
}
else if (key_idx.scan_mode == SCAN_NUMBER)
{
key_table[now_index][key_idx.in_pin][key_idx.out_pin] = 1;
printf("key out pin:0x%x\r\n", key_idx.out_pin);
printf("key in pin:0x%x\r\n", key_idx.in_pin);
}
else
{
keyscan_printf();
printf("key scan loop\r\n");
}
}
}
static uint32_t keyscan_cb_isr(void *user_data)
{
KEYSCAN_LoopIntClr();
printf("-----------------------\r\n");
KeyScan_loop();
}9.5.2.2 Table 模式
void KeyScan_table(void)
{
uint16_t key_data;
static KEYSCAN_GET_Idx key_idx;
while (KEYSCAN_GetIntStateFifoEmptyRaw() == 0)
{
key_data = KEYSCAN_GetKeyData();
printf("key data:0x%x\r\n", key_data);
KEYSCAN_HighLowDataToIdex(&key_ctx, &key_idx, key_data);
if (key_idx.scan_mode == SCAN_LOW_PRESS)
{
if ((key_data&0x1f) > (KEY_IN_COL_NUMBER - 1))
printf("key low press row:0x%x\r\n", key_idx.out_pin);
else
printf("key low press col:0x%x\r\n", key_idx.out_pin);
}
else if (key_idx.scan_mode == SCAN_LOW_RELEASE)
{
if ((key_data&0x1f) > (KEY_IN_COL_NUMBER - 1))
printf("key low release row:0x%x\r\n", key_idx.out_pin);
else
printf("key low release col:0x%x\r\n", key_idx.out_pin);
}
else if (key_idx.scan_mode == SCAN_HIGH_PRESS)
{
if ((key_data&0x1f) > (KEY_IN_COL_NUMBER - 1))
printf("key high press row:0x%x\r\n", key_idx.out_pin);
else
printf("key high press col:0x%x\r\n", key_idx.out_pin);
}
else if (key_idx.scan_mode == SCAN_HIGH_RELEASE)
{
if ((key_data&0x1f) > (KEY_IN_COL_NUMBER - 1))
printf("key high release row:0x%x\r\n", key_idx.out_pin);
else
printf("key high release col:0x%x\r\n", key_idx.out_pin);
}
else if (key_idx.scan_mode == SCAN_NUMBER)
{
printf("key out pin:0x%x\r\n", key_idx.out_pin);
printf("key in pin:0x%x\r\n", key_idx.in_pin);
}
else
{
printf("key scan mode error\r\n");
}
}
}
static uint32_t keyscan_cb_isr(void *user_data)
{
KEYSCAN_LoopIntClr();
printf("-----------------------\r\n");
KeyScan_table();
}
